Схемы адаптеров программатора Orange4 |
||||||||||||||||||||||||||||||||||||||||||

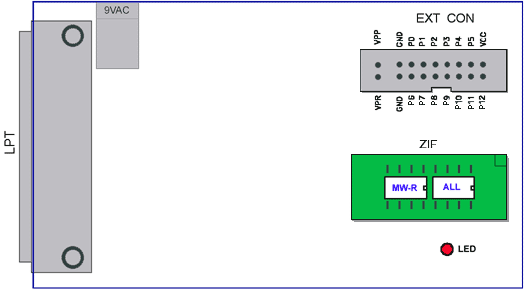

| Разъемы и панельки программатора | ||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
| Внешний разъем программатора | ||||||||||||||||||||||||||||||||||||||||||
Адаптеры совместимые с Orange2, Orange3 устанавливаются со сдвигом к правому краю |
||||||||||||||||||||||||||||||||||||||||||

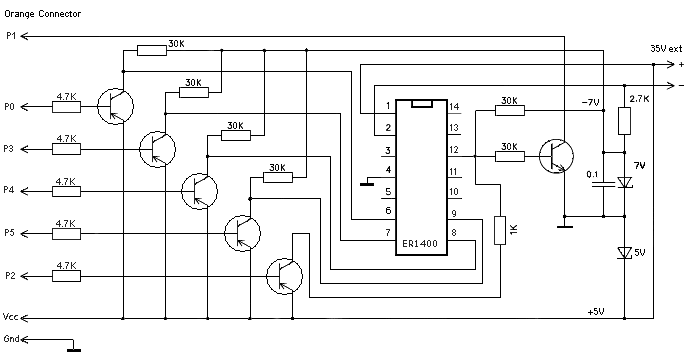

| Адаптер для программирования ER1400 | ||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||

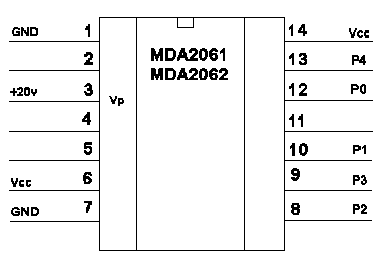

Адаптер для программирования MDA2061, MDA2062 Напряжение программирования +20V подается с контакта Vpp разъема |
||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||
Подключение Microwire 93cXX (DIP8,SOIC8,SOIC14) |
||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||

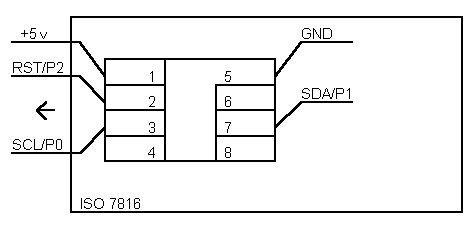

Адаптер для чтения ISO смарт-карт |
||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||

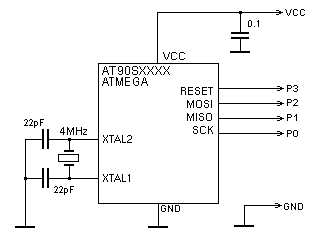

Адаптер для последовательного программирования микроконтроллеров ATMEL AVR Вместо кварцевого резонатора можно использовать опорную частоту с контакта P12 |
||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||
| Программирование микроконтроллеров MICROCHIP PIC | ||||||||||||||||||||||||||||||||||||||||||
|
|
